分集水器產品介紹：

　　分集水器是水系統中，用于連接各路加熱管供、回水的配、集水裝置。按進回水分為分水器、集水器。

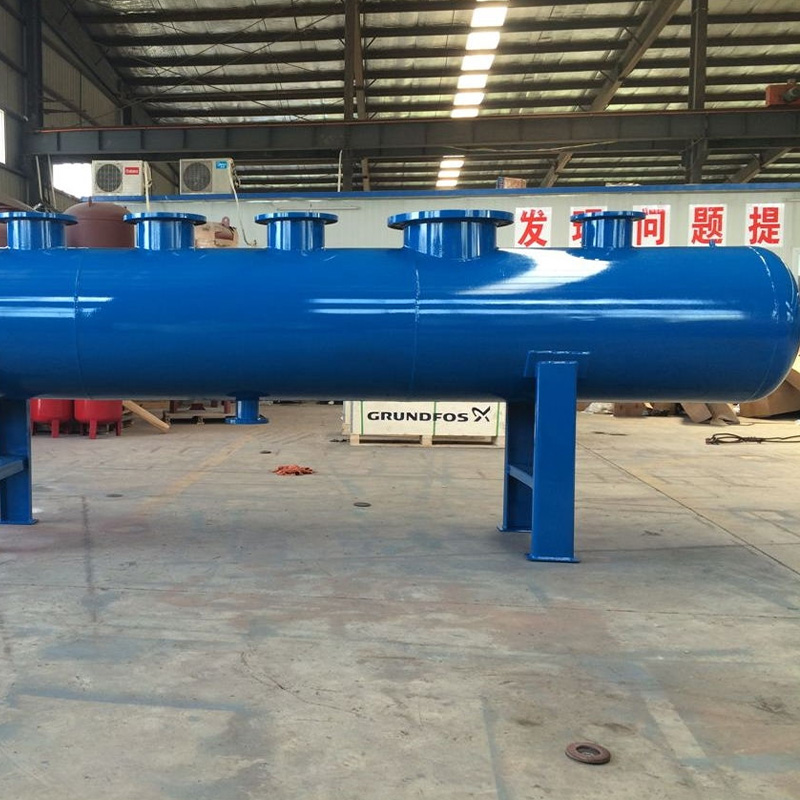

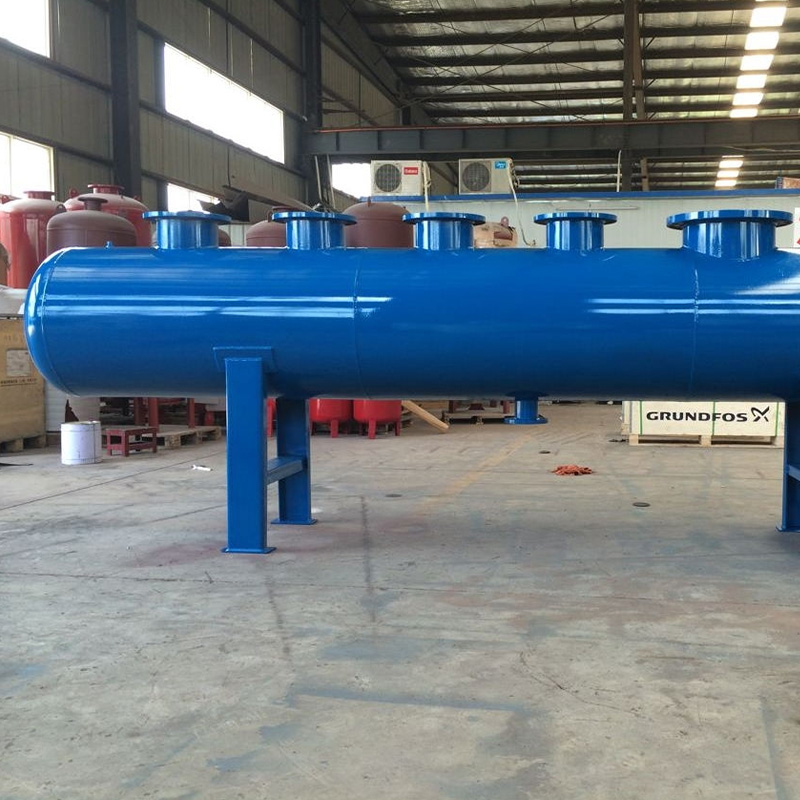

　　分集水器是由集水器和分水器組合而成的水流量分配和會集裝置。分水器是將一路進水分散為幾路輸出的設備，而集水器是將多路進水匯集起來在一路輸出的設備。結構由主管、分路支管、排污口、排氣口、壓力表、溫度計等組成直徑較大的筒體上裝有人孔或手孔，材質由碳鋼板卷制，或無縫鋼管制作而成，能承受一定壓力，屬于壓力容器類專業制造，外表面做防腐或保溫處理。集分水器的筒體上根據需要連接多個進出水管，可將各路水匯集或將一路水分流，筒體上需要安裝壓力表或溫度計，可方便觀察筒體內水流狀態。筒體的下端部裝有排污口，用于清洗筒體時的污水流出. 集分水器管理若干的支路管道，分別包括回水支路和供水支路，其型號規格大多在DN300-DN1500很多。它一方面將主干管的水按需要進行流量分配，保證各區域分支環路的流量滿足負荷需要，同時還要將各分支回路的水流匯集，并且輸入回水主干管中，實現循環運行。其回水再利用，可達到更節能的效果，可以同時滿足供熱與制冷的需要?？梢园凑湛蛻粜枨蠖ㄖ聘鞣N分、集水器。

　　工作原理：

　　分集水器主要由筒體、封頭、接管、固定支架及附件（補強圈、法蘭）組成。分集水器設備參數主要有：筒體直徑，長度，分水器的進出水口數量，大小，分水器的工作壓力。

　　分集水器起到向各分路分配水流量的作用，集水器起到由各分路、環路匯集水流量的作用。分水器和集水器是為了便于連接各個水環路的并聯管道而設置的，起到均壓作用，以使流量分配均勻。而集分水器經常要安裝過濾器為了防止水管路系統的阻塞和保證水路系統中的設備和閥件的正常工作，在管路系統中應安裝過濾器，用以清除水中雜物。通常過濾器應安裝在水泵的吸入管和換熱器的進水管上。為了方便維修，分水器上的接口都是法蘭連接的，可以說目的就是便于拆卸和維修。

　　設備選用：

　　選擇分集水器的型號時，通?？紤]的標準是分集水器的筒體直徑和長度。通常，分集水器的主筒體直徑應按總流量通過時的斷面流速（0.5-1.0m/s）初選，并應大于最大接管開口直徑的2倍；分集水器的主筒體長度應根據系統分集水管的數量來制訂。

　　分集水器直徑D的確定：

　　1.按斷面流速確定直徑D：分汽缸按斷面流速8-12m/s計算；分水器和集水器按斷面流速0.3~0.7m/s計算。

　　2.按經驗公式估算來確定直徑D：D=(1.5-3)DMAX（DMAX支管最大直徑）。

　　備注：集分水器之間加電動壓差旁通閥和旁通管(管徑一般取DN50)。

　　分集水器的選型及計算方法：

　　1.筒體直徑比汽水總管的直徑大兩號以上。

　　2.一般可按流經筒體流速計算得出，水的流速一般取0.1m/s------1.0m/s.

　　3.筒體長度L根據接管的個數，直徑大小，管間距來計算，

　　L=130+L1+L2+L3+Li+120+2h

　　筒體需要保溫時l=d1+d2+120

　　筒體不需要保溫時l=d1+d2+80

　　4.筒體上的疏水管及排污管的方位由工程設計決定。

　　適用范圍和安裝使用注意事項：

　　廣泛應用于蒸汽、冷凝水、熱水、自來水、冷卻和冷水的分配和集中等鍋爐系統，中央空調系統，工業循環水冷卻水系統，熱水系統，自來水供水系統。

　　安裝使用注意事項：支架安裝高度由工程設計人員決定，但不得超過1000mm,支架安裝前應做防腐處理。支架安裝應滿足筒體熱脹冷縮的要求，應一端固定，另一端采用活動或滑動支架，確保支架工作狀態下的熱脹冷縮。工作壓力超過1.0MPa時，在分集水器筒體和壓力表之間應安裝閥門。壓力表和閥門規格根據工藝設計選定。
